Зональное управление электрическим обогревом начинается не с количества терморегуляторов на стене. Сначала объект делят на участки, которые действительно должны работать независимо: по температуре, расписанию, назначению, типу нагревательной системы или условиям окружающей среды. Только после этого становится понятно, сколько требуется контуров, датчиков и каналов управления.
Для небольшого офиса это может быть клиентская зона и кабинет сотрудников. Для магазина — торговый зал и входной участок. Для загородного или коммерческого объекта набор бывает сложнее: теплый пол внутри, ступени и площадка снаружи, кровля и водостоки. Объединить все это словом «электрообогрев» легко, но управлять такими участками одинаково обычно неудобно.
У Caleo | Калео внутренний обогрев и наружные системы представлены разными категориями оборудования и автоматики. Для теплого пола применяются терморегуляторы и датчики соответствующего назначения. Для снеготаяния и антиобледенения есть отдельные регуляторы и метеостанции. Это важный ориентир для проектирования: зональность должна следовать физике объекта, а не желанию сократить количество элементов управления.

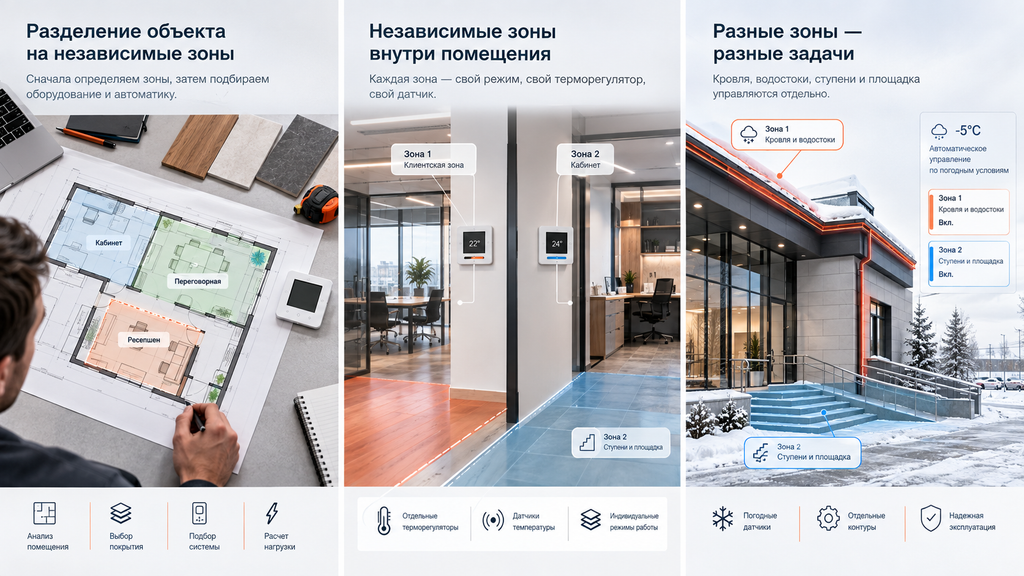

Что считать независимой зоной
Независимая зона — это участок, которому нужен собственный режим управления.
Граница зоны не обязана совпадать со стеной помещения. Иногда одна комната логично управляется одним контуром. Иногда внутри большой площади есть два участка с разными условиями. И наоборот, два небольших пространства могут работать в одном режиме, если проект и оборудование это допускают.
Практически зону стоит выделять отдельно, когда меняется хотя бы один из ключевых параметров:
- требуемая температура;
- время работы;
- тип нагревательной системы;
- тип контролируемой поверхности;
- условия окружающей среды;
- электрическая нагрузка;
- способ получения обратной связи от датчика;
- режим эксплуатации объекта.
Например, теплый пол переговорной и теплый пол зоны ожидания могут находиться рядом, но использоваться по разному расписанию. Ступени перед входом и кровельный водосток могут включаться при одной зимней погоде, но физически решают разные задачи. Это уже повод не объединять их автоматически.
Почему один терморегулятор не должен становиться отправной точкой проекта
Распространенный подход выглядит так: сначала выбирают один мощный контроллер, а затем пытаются подключить к нему максимальную площадь. Для зонального проекта порядок должен быть обратным.
Сначала рассчитываются нагревательные контуры. Для каждого известны тип системы, площадь или длина, электрическая мощность и требуемый режим. Затем нагрузку каждого контура сопоставляют с возможностями конкретного управляющего оборудования.
У терморегуляторов Caleo | Калео допустимая подключаемая мощность зависит от модели. Поэтому решение «этот контроллер подойдет на весь этаж» нельзя принимать только по названию серии или наличию Wi-Fi. Нужно сверять характеристики выбранного устройства с нагрузкой фактического контура.
Если мощность зоны превышает возможности прямого подключения терморегулятора или схема объекта сложнее бытовой, силовую часть и коммутацию проектируют отдельно. Статья не заменяет электротехнический расчет: здесь важна архитектура управления, а не попытка выдать универсальную схему подключения.
Зональное управление теплым полом внутри помещения
Во внутренних помещениях разделение обычно начинается с режима использования.
Представим небольшой коммерческий объект. Утром первой начинает работать зона ресепшена. Кабинет переговоров большую часть дня пуст. Клиентская зона активна постоянно, а служебное помещение используется эпизодически. Если все участки объединить одним регулятором, система получает один общий режим, хотя помещение живет по нескольким сценариям.
При проектировании теплого пола важно также учитывать покрытие и строительную конструкцию. Сухая пленочная система под совместимым покрытием и кабельный мат под плиткой не становятся одним техническим контуром только потому, что расположены на одном этаже.
На Industry Digest уже разбиралось, почему теплый пол в клиентской зоне стоит обсуждать до ремонта. Для многозонного проекта эта мысль становится еще важнее: управление, датчики и электрические линии нужно разложить по зонам до того, как отделка закроет доступ к скрытым элементам.
Когда помещения действительно можно объединить
Зональность не означает, что каждый квадратный метр требует собственного регулятора.
Объединение может быть рациональным, если участки имеют одинаковую систему обогрева, одинаковое покрытие, близкие тепловые условия, совпадающий график работы и допустимую суммарную нагрузку. Но такой вывод должен появляться после проверки, а не до нее.
Например, два небольших кабинета могут использоваться с одинаковым расписанием. Но если один находится у панорамного остекления, а второй внутри здания, одинаковая температура воздуха еще не делает их тепловые условия идентичными. Если один кабинет используется весь день, а второй несколько часов, единое расписание тоже становится компромиссом.
Хороший проект не стремится максимизировать количество зон. Он убирает искусственные объединения там, где они ухудшают управляемость.
Датчик относится к конкретной задаче, а не ко всему объекту
Терморегулятор принимает решение на основании данных датчика или нескольких датчиков, если такая функция предусмотрена конкретной моделью. Поэтому вопрос «где поставить датчик» нельзя отделять от вопроса «какую зону он контролирует».
У Caleo | Калео есть датчики для теплого пола и отдельные датчики для систем антиобледенения. Это разные сценарии обратной связи.
Внутри помещения может контролироваться температура пола, воздуха или сочетание параметров в пределах возможностей выбранного регулятора. Наружная система снеготаяния работает уже с погодными условиями, температурой и осадками. Нельзя взять датчик, удобный по месту установки, и считать, что его показания автоматически подходят всем контурам объекта.
Перед монтажом у каждой зоны должен быть понятен ответ на три вопроса: что измеряем, где измеряем и какое оборудование принимает решение по этим данным.
Таблица: как разложить объект на зоны до выбора автоматики
| Зона объекта | Почему может требовать отдельного управления | Что зафиксировать до подбора автоматики |
|---|---|---|
| Клиентская зона с теплым полом | Собственный график и режим комфорта | Площадь, покрытие, мощность, время работы |
| Кабинет или служебное помещение | Другой режим присутствия людей | Отдельный контур, нагрузка, место датчика |
| Ступени и площадка у входа | Наружная температура, снег и талая вода | Геометрия, тип системы, погодные датчики |
| Пандус или дорожка | Самостоятельный маршрут и другая площадь | Длина, ширина, покрытие, электрическая нагрузка |
| Кровля и водосток | Другая конструкция и условия образования наледи | Участки обогрева, путь воды, система антиобледенения |
| Теплица или грунтовая зона | Контролируется другой физический объект | Температура грунта, площадь, отдельное управление |
Таблица не назначает конкретный терморегулятор. Она помогает сначала увидеть архитектуру объекта, а уже потом выбирать оборудование под каждую группу задач.

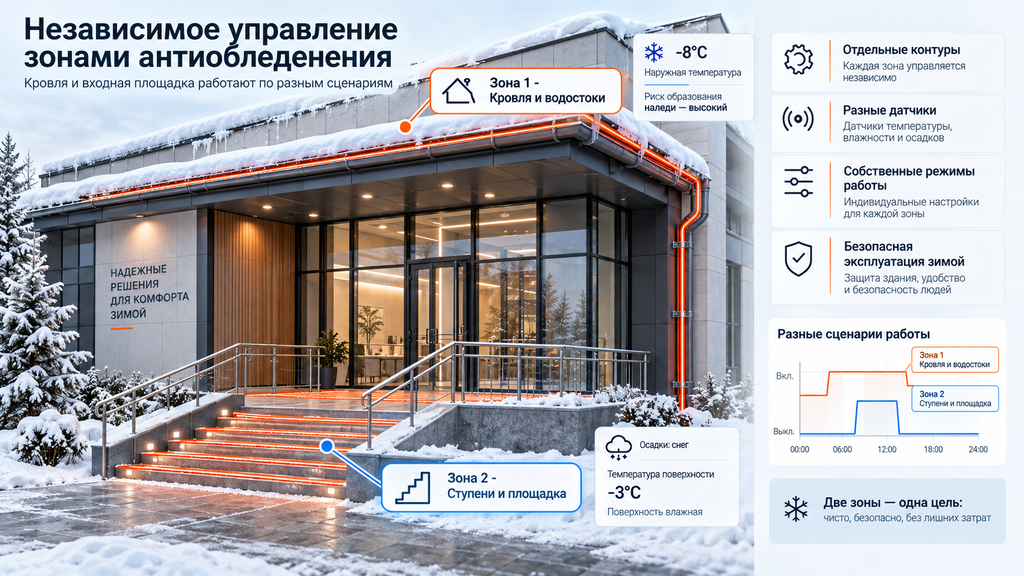

Наружные зоны особенно плохо переносят управление «все вместе»
Для антиобледенения различия между зонами заметнее, чем внутри офиса.
Кровля, водосток, ступени и открытая площадка находятся под одной погодой, но реагируют на нее по-разному. Снег может уже таять на одной поверхности и сохраняться на другой. Водосток должен принимать талую воду, а площадка перед входом может быть сухой под навесом. Поэтому общий ручной выключатель не использует информацию о реальном состоянии отдельных участков.
У Caleo | Калео есть двухканальная метеостанция UTH-X123ST, предназначенная для систем снеготаяния и антиобледенения кровли и площадок. Сам факт двухканальной архитектуры показывает полезный принцип: наружный обогрев может требовать нескольких независимых каналов, а не одного режима «зима включена».
Подробные характеристики этой автоматики можно проверить на официальной странице метеостанции Caleo | Калео UTH-X123ST.
Два канала не означают, что любой объект нужно делить именно на две зоны
Наличие двухканального устройства не должно определять количество зон на объекте.
Сначала формируется инженерная структура. Если критических участков три или четыре, их нельзя искусственно сжать до двух только потому, что существует конкретная метеостанция. И наоборот, небольшой объект не нужно дробить на два независимых участка, если вся поверхность работает в одинаковых условиях и проект допускает один контур.
Оборудование выбирается после схемы зон.
Это правило особенно важно для B2B-объектов, где желание «подогнать проект под готовую автоматику» может привести к неудобной эксплуатации на годы.
Wi-Fi и голосовое управление не равны зональному управлению
Современный интерфейс легко спутать с архитектурой системы.
Если терморегулятор управляется со смартфона, это говорит о способе доступа к конкретному регулятору. Если он поддерживает голосовое управление, это тоже пользовательская функция. Но наличие Wi-Fi или голосового интерфейса само по себе не означает, что один прибор независимо управляет несколькими физическими контурами.
На Industry Digest есть материал про терморегулятор с голосовым управлением. В бытовом сценарии это удобный уровень взаимодействия пользователя с обогревом. В многозонном объекте сначала нужно решить более фундаментальную задачу: сколько существует независимых контуров и какой регулятор или канал отвечает за каждый из них.
Интерфейс находится сверху архитектуры. Он не заменяет ее.
Почему расписание тоже является основанием для разделения зон
Две соседние зоны могут иметь одинаковое покрытие и одинаковую установленную мощность, но совершенно разный режим использования.
Например, торговый зал работает с 10:00 до 22:00, а кабинет администрации используется с 9:00 до 18:00. Переговорная активна эпизодически. В загородном доме спальня и санузел тоже живут по разным расписаниям.
Если один общий регулятор заставляет все помещения следовать единому графику, зональность фактически теряется.
У Caleo | Калео есть программируемые терморегуляторы, у которых предусмотрена работа по расписанию. Но возможность программирования конкретной модели нужно проверять по ее карточке и инструкции. Нельзя автоматически приписывать недельное расписание любому терморегулятору бренда.
Для проекта важен не сам факт наличия расписания, а соответствие расписания конкретной зоне.
Не смешивайте внутренний теплый пол и наружное антиобледенение в один пользовательский сценарий
На одном коммерческом объекте могут одновременно существовать теплый пол в клиентской зоне и снеготаяние на ступенях. С точки зрения собственника это одна задача: «электрический обогрев здания». С точки зрения управления это разные системы.
Внутренний теплый пол поддерживает заданный температурный режим поверхности или помещения. Наружная система реагирует на погодные условия и риск образования снега и льда. У них разные датчики, разные режимы и разные требования к автоматике.
Поэтому удобный общий щит или диспетчеризация не должны означать общий алгоритм включения.
Архитектура может быть централизованной на уровне электроснабжения и учета, но логика управления должна сохранять самостоятельность физически разных систем.
Зона должна иметь понятное имя
Это кажется мелочью до первого сервисного вызова.
Если в щите подписано «обогрев 1», «обогрев 2» и «обогрев 3», через несколько лет никто не вспомнит, какой автомат относится к пандусу, какой к кабинету, а какой к входной площадке.
В проекте лучше использовать понятные названия: «ресепшен», «переговорная», «ступени главный вход», «пандус», «кровля север», «водосток восток».
Те же названия стоит повторять на схеме, в щите, в документации автоматики и в папке с фотографиями скрытого монтажа.
Зональное управление становится действительно управляемым только тогда, когда эксплуатационная служба может однозначно сопоставить физический участок, электрический контур, датчик и регулятор.
Общая нагрузка объекта и нагрузка отдельной зоны — разные числа
Еще одна причина не строить проект вокруг одного контроллера — путаница между общей установленной мощностью объекта и нагрузкой конкретного канала.
Допустим, суммарно объект имеет несколько киловатт электрического обогрева. Это не означает, что вся мощность должна проходить через один терморегулятор. Каждая зона имеет собственную нагрузку, а общая мощность важна уже для питающей сети, щита и электротехнического проекта.
У конкретных моделей Caleo | Калео параметры мощности различаются. Их нужно проверять по актуальной карточке устройства.
Если объект выходит за рамки прямого бытового подключения, схему коммутации, защиту и силовые аппараты должен определять проектировщик. Нельзя использовать статью как готовую схему подключения нескольких мощных контуров.
Что происходит при объединении зон с разными датчиками
Представим большой зал, где одна часть пола находится у фасадного остекления, а другая глубоко внутри помещения. Если управление ориентируется только на один датчик, он описывает условия в своей точке, а не автоматически всю площадь.
То же относится к наружному объекту. Датчик осадков и температуры описывает условия в месте и способом, предусмотренным проектом. Показания нельзя механически распространять на физически другую зону, если там иной микроклимат.
Именно поэтому расположение датчиков является частью архитектуры управления.
Чем больше площадь и разнообразнее условия, тем слабее работает принцип «один датчик где-нибудь посередине».
Зональность помогает вводить объект поэтапно
На коммерческих и инженерных объектах не всегда все системы запускаются одновременно.
Например, сначала заканчивается внутренний ремонт, затем благоустройство входа, потом кровельный участок. Если проект заранее разбит на независимые зоны, их проще монтировать, проверять и вводить в эксплуатацию по очереди.
При этом каждая зона должна иметь собственный набор контрольной информации:
- фактическую схему нагревательного элемента;
- установленную мощность;
- модель управляющего оборудования;
- тип и расположение датчика;
- фотографии до закрытия системы;
- результаты предусмотренных инструкцией проверок;
- маркировку в электрическом щите.
Такая документация полезна и при сервисе, и при расширении объекта.
Что нужно решить до черновой электрики
Если речь идет о внутреннем теплом поле, архитектуру зон лучше утвердить до завершения электромонтажа.
Нужно знать места терморегуляторов, трассы датчиков, количество контуров и их нагрузку. Иначе после отделки возникает типичная переделка: стена уже покрашена, а выясняется, что одной точки управления недостаточно.
Для наружных систем ситуация похожая, только добавляются места погодных датчиков, силовые трассы и шкаф управления.
Чем раньше зоны появляются на плане, тем меньше решений приходится принимать на объекте «по месту».
Типичные ошибки зонального проекта
Первая ошибка — делить зоны только по комнатам. Комната не всегда является самостоятельным тепловым контуром, а большая зона иногда требует внутреннего разделения.
Вторая — объединять участки только потому, что они находятся рядом. Близость не гарантирует одинакового режима.
Третья — выбирать автоматику раньше расчета нагревательных контуров.
Четвертая — считать Wi-Fi признаком многозонности.
Пятая — использовать один датчик как источник истины для физически разных условий.
Шестая — объединять внутреннее отопление и наружное антиобледенение одной логикой.
Седьмая — не маркировать зоны после монтажа.
Восьмая — не учитывать допустимую нагрузку конкретного канала управления.
Все эти ошибки возникают до подключения. Поэтому исправлять их лучше на плане.
Как подготовить техническое задание без проектных расчетов
Собственнику или управляющему объектом не нужно самостоятельно рассчитывать сечение кабелей и схемы коммутации, чтобы подготовить нормальное ТЗ.
Достаточно описать каждую зону одинаковым способом.
Запишите название зоны, назначение, площадь или геометрию, тип обогрева, финишное покрытие или наружную поверхность, время работы, требуемый принцип управления и место предполагаемого датчика. Для наружной зоны дополнительно зафиксируйте осадки, водоотвод и условия обледенения.
После этого специалист сможет определить, какие зоны можно объединить, какие требуют независимого регулирования и какое оборудование подходит по нагрузке.
Хорошее ТЗ не подменяет проект. Оно не дает проектировщику начинать с пустого листа.
Когда централизованное управление действительно полезно
Независимые зоны не означают, что пользователь обязан бегать между множеством устройств.
Централизация полезна на уровне контроля: удобно видеть состояние контуров, расписания и аварийные ситуации из одного места, если применяемое оборудование и архитектура объекта это позволяют.
Но централизованный интерфейс и независимая физическая регулировка не противоречат друг другу. Наоборот, хорошая система может объединять удобство наблюдения и самостоятельность зон.
Важно только не выдавать такое решение за универсальную функцию любой модели Caleo | Калео. Возможности удаленного, программируемого или комбинированного управления проверяются по конкретным устройствам.
Сначала зоны, потом интерфейс.
Девять вопросов перед утверждением автоматики
Перед закупкой полезно пройти контрольный список.
- Какие участки объекта действительно требуют независимого режима?
- Какие зоны работают по одинаковому расписанию?
- Какова электрическая нагрузка каждого контура?
- Какой параметр контролирует датчик каждой зоны?
- Где физически будет установлен датчик?
- Подходит ли выбранный терморегулятор по назначению и нагрузке?
- Есть ли наружные системы, которым нужна погодная автоматика вместо комнатного регулирования?
- Как зоны будут подписаны в щите и документации?
- Кто получит схему после завершения монтажа?
Если на эти вопросы есть ответы, выбор конкретных устройств становится значительно проще.
Зональное управление электрическим обогревом должно повторять реальную структуру объекта
Главная ошибка многозонного проекта — пытаться сделать автоматику проще, чем сам объект.
Если клиентская зона, служебный кабинет, ступени и кровля живут по разным условиям, один режим не сделает их одинаковыми. Он только скроет различия до эксплуатации.
Зональное управление электрическим обогревом должно идти от физической задачи: что нагреваем, когда нагреваем, по какому датчику принимается решение и какая нагрузка относится к этому участку. После этого выбираются терморегуляторы, каналы и интерфейсы.
Caleo | Калео дает отдельные категории управления для теплого пола и систем антиобледенения, а двухканальная метеостанция UTH-X123ST показывает пример специализированной архитектуры для двух наружных каналов. Но конкретное число зон, объединение контуров и электрическая схема определяются проектом объекта.
Хорошая многозонная система после монтажа выглядит почти скучно: каждая зона имеет имя, собственную логику, понятный датчик, проверенную нагрузку и документированную схему. Именно эта предсказуемость и является признаком того, что управление было спроектировано до монтажа, а не собрано из отдельных устройств уже на объекте.
